Informações do produto

Transmissão Lishui Jiesheng, com foco no desenvolvimento e fabricação de corrediças lineares de alumínio por muitos anos. Com profunda precipitação técnica, as corrediças lineares de alumínio estabeleceram uma referência de qualidade na indústria. Os produtos são estritamente selecionados a partir da fonte de liga de alumínio, esculpidos e moldados por um trabalho artesanal de precisão e controlados por várias rodadas de controle de qualidade para garantir a melhor precisão dimensional e desempenho resistente ao desgaste. O design leve com estrutura reforçada proporciona ao controle deslizante uma forte capacidade de carga-e uma operação suave e estável. Ele pode ser perfeitamente adaptado à operação de alta-frequência de máquinas-ferramentas, à operação de alta-intensidade de linhas de produção automatizadas e aos requisitos de alta-precisão da fabricação de equipamentos eletrônicos, e continua a fornecer desempenho estável e confiável. Lishui Jiesheng Drive está ansiosa para estabelecer uma cooperação sólida com você e expandir nossos negócios juntos.

O controle deslizante é um elemento mecânico que pode realizar movimento alternativo linear na pista ou plano, e desempenhar o papel de transmissão de energia e suporte ao posicionamento de orientação, composto por corpo, superfície deslizante, etc., de acordo com o movimento, natureza de atrito e áreas de aplicação podem ser subdivididas, e é amplamente utilizado em vários cenários industriais.

HK2

Parâmetros de especificação

Modelo	Tamanho do trilho (mm)							Tamanho do parafuso de fixação para trilhos deslizantes	Carga nominal dinâmica básica	Carga nominal estática básica	Momento estático admissível			Pesos
											SENHOR kN-m	Deputado kN-m	MEU kN-m	Controle deslizante kg	Deslizar kg/m
	WR	RH	D	h	d	P	E	(mm)	C(kN)	CO (kN)
HGH15CA	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.18	1.45
HGH20CA	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.20	0.20	0.30	2.21
HGH20HA									21.18	35.90	0.35	0.35	0.35	0.39
HGH25CA	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.51	3.21
HGH25HA									32.75	49.44	0.56	0.57	0.57	0.69
HGH30CA	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	0.88	4.47
HGH30HA									47.27	69.16	0.88	0.92	0.92	1.16
HGH35CA	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.45	6.30
HGH35HA									60.21	91.63	1.54	1.40	1.40	1.92
HGH45CA	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.73	10.41
HGH45HA									94.54	136.46	2.63	2.68	2.68	3.61
HGH55CA	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.17	15.08
HGH55HA									139.35	196.20	4.88	4.57	4.57	5.49
HGH65CA	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	7.00	21.18
HGH65HA									208.36	303.13	9.38	7.38	738	9.82
Nota: 1kgf=9.81N

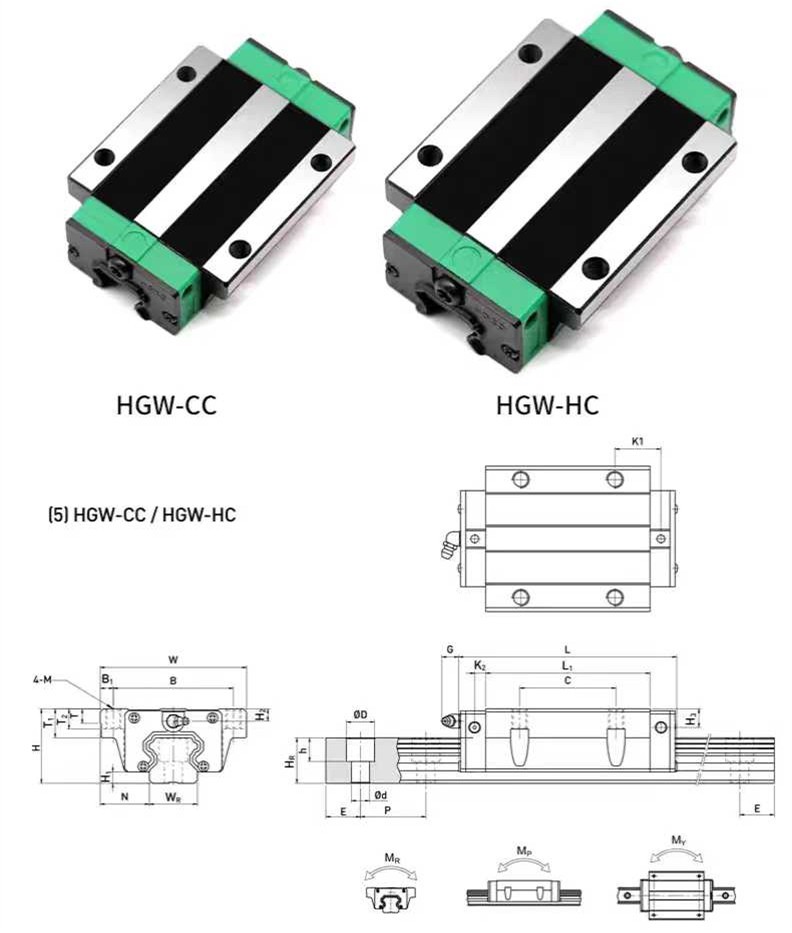

Modelo	Tamanho do slide (mm)							Tamanho do parafuso de fixação para trilhos deslizantes	Classificação básica de carga dinâmica	Classificação básica de carga estática	Momento estático admissível			Pesos
	WR	RH	D	h	d	P	E	(mm)	C(kN)	CO (kN)	SENHOR kN-m	MP kN-m	MEU kN-m	Controle deslizante kg	Deslizar kg/m
HGW15CC	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.1	0.1	0.17	1.45
HGW20CC	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.2	0.2	0.4	2.21
HGW20HC									21.18	35.9	0.35	0.35	0.35	0.52
HGW25CC	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.59	3.21
HGW25HC									32.75	49.44	0.56	0.57	0.57	0.8
HGW30CC	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	1.09	4.47
HGW30HC									47.27	69.16	0.88	0.92	0.92	1.44
HGW35CC	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.56	6.3
HGW35HC									60.21	91.63	1.54	1.4	1.4	2.06
HGW45CC	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.79	40.41
HGW45HC									94.54	136.46	2.63	2.68	2.68	3.69
HGW55CC	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.52	15.08
HGW55HC									139.35	196.2	4.88	4.57	4.57	5.96
HGW65CC	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	9.17	21.18
HGW65HC									208.36	303.13	9.38	7.38	7.38	12.89
Nota: 1kgf=981N

Campos de aplicação

Aplicações de corrediças lineares de alumínio

Indústria 3C

Módulos de precisão para montagem de celulares/computadores, atendendo requisitos de leveza.

Equipamento Médico

Instrumentos de diagnóstico e dispositivos de enfermagem compactos, resistentes-à corrosão e com compatibilidade-de baixa carga.

Classificação automatizada

Máquinas de classificação de-escala pequena para operações de-comércio eletrônico/correio, adequadas para cenários de carga leve-de alta-frequência.

Equipamento de laboratório

Instrumentos de teste de amostra, atendendo aos requisitos de posicionamento de precisão.

Equipamento Laser

Máquinas compactas de marcação/gravação a laser, permitindo uma transmissão precisa.

Nova Energia

Módulos compactos de teste de baterias, adaptados para ambientes levemente corrosivos.

Suporte ao produto

Suporte de compatibilidade técnica

Orientação de seleção gratuita fornecida para combinar modelos adequados com base na carga do equipamento do cliente e nos requisitos de precisão. Manuais de instalação e tutoriais em vídeo incluídos gratuitamente. Assistência técnica remota disponível para cenários complexos para resolver desafios de precisão de instalação.

Suporte de resposta de personalização

Dimensões especializadas e requisitos de proteção (por exemplo, variantes ultra-finas, modelos de alta resistência à corrosão) acomodados. Personalização em pequenos-lotes entregues em até sete dias úteis sem custos substanciais de ferramentas. Três atualizações de progresso durante a personalização garantem o alinhamento com as expectativas.

Suporte-pós-venda

Os produtos têm garantia padrão de um-ano. Nossa orientação on-line de 7 x 12- horas oferece assistência em tempo real para instalação e depuração por meio de videochamadas e tutoriais ilustrados. Vídeos operacionais cobrindo lubrificação de rolos e calibração de precisão são fornecidos para resolver rapidamente problemas de montagem e uso.

Contate-nos

Perguntas frequentes

P: Posso solicitar uma alteração na embalagem e no método de envio?

R: Sim, podemos alterar a embalagem e a forma de envio de acordo com suas necessidades, mas enquanto isso você terá que arcar com o custo e a diferença de preço.

P: Não sei que tipo de produto preciso, o que devo fazer?

R: Não se preocupe, podemos recomendar os produtos mais adequados para você, ou fornecemos um catálogo eletrônico para sua referência, você escolhe o modelo certo, basta nos informar o número do modelo.

P: Onde está localizada sua fábrica?

R: Nossa fábrica está localizada em Zhejiang, China, se você tiver uma visita ao local, negociações comerciais e outras necessidades, não hesite em nos contatar, teremos o maior prazer em providenciar para você, estamos ansiosos para trabalhar com você.
